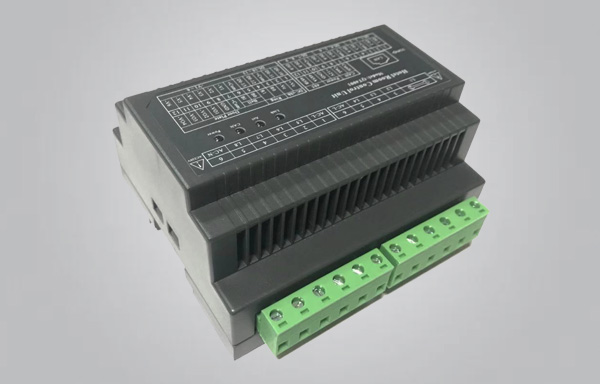

功能描述： ◆ 1路TCP/IP，1路CAN-Bus网关功能，3路485通讯端口，负责通讯数据交换，房间识别功能；

                      ◆6合1门口显示牌输出：勿扰、稍候、清理、门牌号、有人、门铃按钮；

                      ◆ 识别强（弱）电型非联网取电开关插卡状态；

                      ◆ 电子门铃输出：按门铃键播“叮咚、叮咚”门铃声。

                      ◆5路带LED指示灯开关量输入，19路不带LED指示灯开关量输入；

                      ◆16路300mA LED恒流调光输出回路（根据灯具选型确定具体恒流参数）；4路LED恒压调光输出回路（DC24V/12V灯带）；
技术参数：

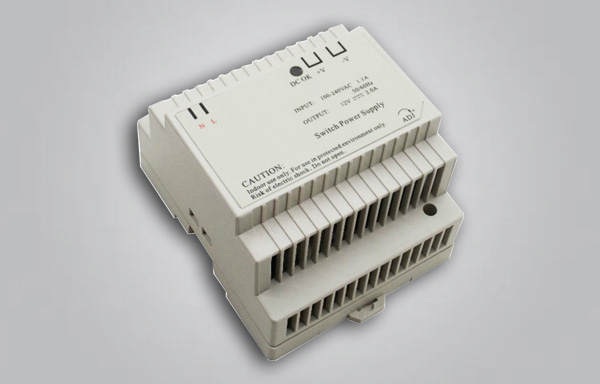

                      ◆ DC12V电源输入端口；

                      ◆ 1路TCP/IP通讯RJ45端口；

                      ◆ 1路CAN-Bus通讯端口；

                     ◆3路485通讯端口

                     ◆2路IR红外发射端口

                     ◆5路带LED指示灯开关量输入，19路不带LED指示灯开关量输入；

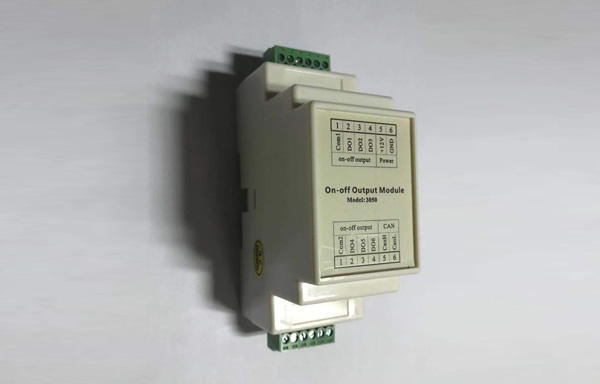

                     ◆ 8路DO输出（可用于4路窗帘控制）

                     ◆16路300mA LED恒流调光输出回路；4路LED恒压调光输出回路（DC24V/12V灯带）；

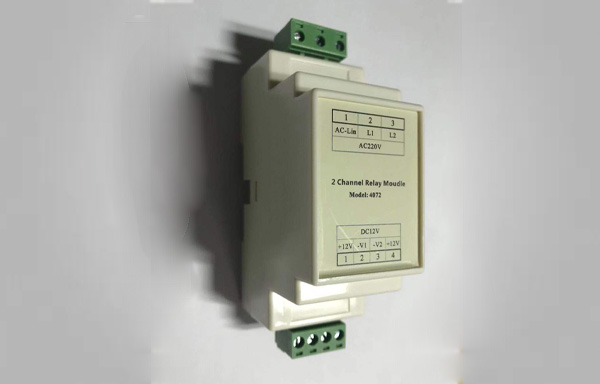

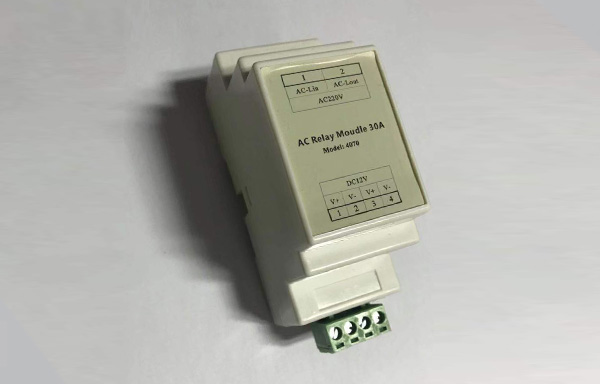

                     ◆4路扩充信号：可扩充接入30A继电器模块、 2路8A防浪涌继电器扩充模块；

                     ◆ 6合1门口显示牌输出；

                    ◆电子门铃输出；

                    ◆DC12V弱电取电开关输入信号端口；

                    ◆ AC220V强电取电开关输入信号端口；

安装位置：DIN标准导轨安装模式，安装于RCU箱中；

尺寸大小：162x88x59mm(长x宽x高），9P DIN卡槽宽度。
